สายเคเบิลไม่มีเปลือกแกนเดี่ยวมาตรฐานของสหภาพยุโรปใช้ในระบบไฟฟ้าสมัยใหม่อย่างไร

การเดินสายไฟฟ้าภายในตู้ควบคุม แผงกระจายสินค้า เครื่องจักร และระบบอาคาร มักต้องใช้สายเคเบิลที่สามารถเดินสายได้อย่างมีประสิทธิภาพผ่านพื้นที่จำกัด ในขณะที่ยังคงรักษาความเป็นฉนวนไฟฟ้าและการนำไฟฟ้าให้คงที่ ต่างจากสายเคเบิลที่มีเปลือกนอกเพิ่มเติม สายเคเบิลแกนเดี่ยวไม่มีเปลือกได้รับการออกแบบให้มีโครงสร้างที่กะทัดรัดกว่า ทำให้เหมาะสำหรับการเดินสายแบบคงที่และการเชื่อมต่อภายในจำนวนมาก

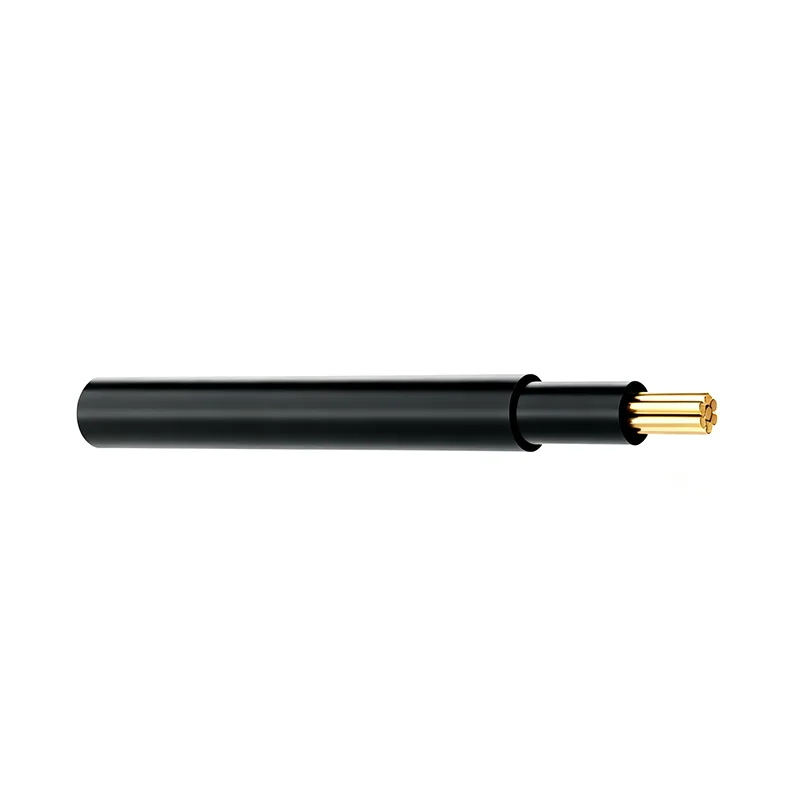

ที่สายเคเบิลไม่มีเปลือกแกนเดี่ยวมาตรฐาน EUจัดทำโดยหลินเฉิงได้รับการออกแบบสำหรับการใช้งานไฟฟ้าแรงดันต่ำมาตรฐานยุโรป กลุ่มผลิตภัณฑ์ใช้ตัวนำทองแดงที่ปราศจากออกซิเจน รองรับการกำหนดค่าตัวนำแบบแข็งและแบบตีเกลียว และมีจำหน่ายทั้งแบบ PVC หรือวัสดุฉนวนแบบสั่งทำพิเศษ ข้อมูลจำเพาะผลิตภัณฑ์ปัจจุบันครอบคลุมช่วงแรงดันไฟฟ้า 450/750V และหน้าตัดของตัวนำตั้งแต่ 1.5 มม.² ถึง 25 มม.²

เหตุใดสายเคเบิลแกนเดี่ยวจึงมีประโยชน์สำหรับการเดินสายไฟภายใน

การกำหนดเส้นทางที่มีประสิทธิภาพในพื้นที่จำกัด

ตู้ไฟฟ้าและอุปกรณ์อัตโนมัติประกอบด้วยส่วนประกอบ เทอร์มินัล สวิตช์ รีเลย์ และอุปกรณ์ควบคุมจำนวนมาก การเดินสายไฟมักจะผ่านช่องแคบๆ และตามเส้นทางเฉพาะระหว่างส่วนประกอบต่างๆ

โครงสร้างแบบแกนเดี่ยวช่วยให้จัดเส้นทางและจัดระเบียบสายไฟแต่ละเส้นได้ง่ายขึ้น ผู้ติดตั้งสามารถจัดเรียงตัวนำที่แตกต่างกันตามโครงร่างตู้ แทนที่จะต้องจัดการกับสายเคเบิลแบบมัลติคอร์ที่มีขนาดใหญ่กว่าซึ่งจำเป็นต้องมีการเชื่อมต่อแยกกัน

การเชื่อมต่อไฟฟ้าที่ชัดเจนยิ่งขึ้น

สามารถระบุและกำหนดเส้นทางตัวนำแต่ละตัวแยกกันได้ ซึ่งช่วยให้งานการเชื่อมต่อภายในแผงกระจายสินค้าและตู้ควบคุมทำได้ง่ายขึ้น การติดฉลากที่เหมาะสมและการจัดเส้นทางที่เป็นระเบียบยังทำให้การตรวจสอบและการบำรุงรักษาในอนาคตมีประสิทธิภาพมากขึ้นอีกด้วย

การกำหนดค่าที่ยืดหยุ่น

วงจรที่ต่างกันอาจต้องใช้ขนาดตัวนำที่แตกต่างกัน ช่วงสายเคเบิลแบบคอร์เดียวที่ครอบคลุมหน้าตัดหลายส่วนช่วยให้นักออกแบบระบบสามารถเลือกขนาดตัวนำตามความต้องการปัจจุบัน เงื่อนไขการติดตั้ง และกฎระเบียบทางไฟฟ้าที่เกี่ยวข้อง

สายเคเบิลเหล่านี้ใช้กันทั่วไปที่ไหน?

ตู้ควบคุมไฟฟ้า

ตู้ควบคุมมีการเชื่อมต่อไฟฟ้าภายในจำนวนมาก วงจรกำลัง วงจรควบคุม อินเทอร์เฟซสัญญาณ และการเชื่อมต่อส่วนประกอบอาจต้องใช้ขนาดตัวนำและเส้นทางเส้นทางที่แตกต่างกัน

ที่สายเคเบิลไม่มีเปลือกแกนเดี่ยวมาตรฐาน EUสามารถใช้สำหรับการเดินสายไฟภายในตู้ได้ในกรณีที่วิธีการติดตั้งที่ใช้บังคับอนุญาตให้ใช้สายเคเบิลชนิดนี้ได้ คุณลักษณะการกำหนดเส้นทางที่ยืดหยุ่นสามารถช่วยให้ผู้ติดตั้งสร้างเส้นทางสายไฟที่เป็นระเบียบภายในพื้นที่ตู้ที่จำกัด

บอร์ดกระจายสินค้า

แผงจ่ายไฟต้องการการเชื่อมต่อที่เชื่อถือได้ระหว่างไฟขาเข้า อุปกรณ์ป้องกันวงจร แผงขั้วต่อ และวงจรขาออก ตัวนำแบบแกนเดี่ยวสามารถใช้สำหรับการเชื่อมต่อภายในได้เมื่อประเภทสายเคเบิลและวิธีการติดตั้งที่เลือกตรงตามข้อกำหนดของระบบไฟฟ้า

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

เครื่องจักรอุตสาหกรรมโดยทั่วไปประกอบด้วยมอเตอร์ เซ็นเซอร์ ส่วนประกอบควบคุม รีเลย์ ระบบ PLC คอนแทคเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ การจัดวางสายไฟต้องรองรับรูปแบบทางกายภาพของส่วนประกอบเหล่านี้โดยยังคงรักษาการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้

สายเคเบิล LINSHENG สามารถใช้กับการเชื่อมต่อไฟฟ้าภายในในอุปกรณ์อัตโนมัติและเครื่องจักรการผลิตได้ โดยข้อกำหนดของสายเคเบิลเหมาะสมกับสภาพการทำงาน

ระบบไฟฟ้าอาคาร

สายเคเบิลแกนเดี่ยวมาตรฐานยุโรปยังใช้ในการติดตั้งระบบไฟฟ้าที่อยู่อาศัยและพาณิชยกรรมที่เหมาะสม รวมถึงวงจรไฟส่องสว่าง การเชื่อมต่อการกระจาย และการเดินสายไฟภายในแบบคงที่

การใช้งานจริงควรถูกกำหนดโดยกฎข้อบังคับในการติดตั้งของประเทศที่เกี่ยวข้อง ประเภทของสายเคเบิล ขนาดตัวนำ ระดับแรงดันไฟฟ้า สภาพแวดล้อมในการติดตั้ง และวิธีการป้องกันที่จำเป็น

ผู้ซื้อควรตรวจสอบพารามิเตอร์ทางไฟฟ้าใดบ้าง

ข้อกำหนดข้างต้นควรถือเป็นพารามิเตอร์เฉพาะผลิตภัณฑ์ สำหรับการติดตั้งเฉพาะ ผู้ซื้อควรตรวจสอบประเภทสายเคเบิล โครงสร้างตัวนำ วัสดุฉนวน ระดับอุณหภูมิ และข้อกำหนดที่เกี่ยวข้องก่อนสั่งซื้อ

ขนาดตัวนำส่งผลต่อการเลือกสายเคเบิลอย่างไร

1.5 มม.² สำหรับวงจรขนาดเล็ก

ตัวเลือก 1.5 มม.² มีความต้านทานตัวนำสูงสุด 12.1 Ω/กม. และสามารถพิจารณาสำหรับการใช้งานสายไฟกระแสต่ำที่เหมาะสม ซึ่งข้อกำหนดในการติดตั้งอนุญาตให้มีตัวนำขนาดนี้ได้

2.5 มม.² สำหรับการเชื่อมต่อไฟฟ้าทั่วไป

รุ่น 2.5 มม.² มีความต้านทานตัวนำสูงสุด 7.41 Ω/กม. และโดยทั่วไปถือว่าใช้สำหรับข้อกำหนดในการเชื่อมต่อไฟฟ้าที่มีช่วงกว้างกว่า กระแสไฟที่ยอมให้จริงขึ้นอยู่กับวิธีการติดตั้ง อุณหภูมิโดยรอบ การจัดกลุ่ม ฉนวน และมาตรฐานที่บังคับใช้

4 มม.² ถึง 10 มม.² สำหรับข้อกำหนดกระแสไฟฟ้าที่สูงขึ้น

ตัวเลือก 4 มม.², 6 มม.² และ 10 มม.² ให้หน้าตัดของตัวนำที่ใหญ่ขึ้นเรื่อยๆ สำหรับการใช้งานที่ต้องการความสามารถในการจ่ายกระแสไฟที่มากขึ้น ผู้ซื้อควรคำนวณขนาดตัวนำที่ต้องการโดยพิจารณาจากภาระจริงและเงื่อนไขการติดตั้ง แทนที่จะเลือกตามกำลังของอุปกรณ์ที่ระบุเพียงอย่างเดียว

16 มม.² และ 25 มม.² สำหรับการเชื่อมต่อที่ใหญ่ขึ้น

มีตัวเลือกขนาด 16 มม.² และ 25 มม.² สำหรับระบบไฟฟ้าที่ต้องการตัวนำขนาดใหญ่ สำหรับการใช้งานเหล่านี้ ควรพิจารณาแรงดันไฟฟ้าตก วิธีการติดตั้ง อุณหภูมิโดยรอบ การจัดกลุ่มตัวนำ และสภาวะการลัดวงจรในระหว่างการเลือกสายเคเบิล

อะไรคือความแตกต่างระหว่างตัวนำที่เป็นของแข็งและตัวนำที่ควั่น?

ตัวนำที่เป็นของแข็ง

ตัวนำที่เป็นของแข็งประกอบด้วยองค์ประกอบที่เป็นสื่อกระแสไฟฟ้าเพียงตัวเดียว สามารถให้โครงสร้างที่ค่อนข้างมั่นคงสำหรับการเดินสายแบบคงที่ และโดยทั่วไปถือว่าสายเคเบิลไม่จำเป็นต้องมีการเคลื่อนย้ายบ่อยครั้ง

ความเหมาะสมของตัวนำตันขึ้นอยู่กับสภาพแวดล้อมในการติดตั้ง ข้อกำหนดในการดัดงอ การออกแบบขั้วต่อ และมาตรฐานสายเคเบิลที่ใช้บังคับ

ตัวนำตีเกลียว

ตัวนำตีเกลียวประกอบด้วยสายไฟขนาดเล็กหลายเส้นรวมกันเป็นตัวนำเดียว โครงสร้างนี้โดยทั่วไปให้ความยืดหยุ่นมากกว่าตัวนำตันที่มีพื้นที่หน้าตัดเดียวกัน

การกำหนดค่าแบบควั่นจะมีประโยชน์เมื่อการเดินสายไฟต้องเป็นไปตามเส้นทางโค้ง หรือเมื่อพื้นที่การติดตั้งทำให้ความยืดหยุ่นมีความสำคัญ

สิ่งที่ควรพิจารณาเมื่อติดตั้งสายเคเบิลที่ไม่มีเปลือก

การป้องกันความเสียหายทางกล

สายเคเบิลที่ไม่มีเปลือกจะไม่มีการป้องกันทางกลเพิ่มเติมแบบเดียวกับที่ได้รับจากโครงสร้างที่มีเปลือก ดังนั้นจึงควรติดตั้งเฉพาะในการใช้งานและสถานที่ซึ่งอนุญาตให้ใช้ประเภทสายเคเบิลที่เลือกและมีการป้องกันที่เพียงพอเมื่อจำเป็น

เส้นทางที่ถูกต้อง

การเดินสายเคเบิลควรหลีกเลี่ยงขอบแหลมคม การโค้งงอมากเกินไป ส่วนประกอบที่เคลื่อนไหว แหล่งความร้อนที่มากเกินไป และสภาวะอื่นๆ ที่อาจทำให้ฉนวนเสียหายได้ ภายในตู้ไฟฟ้า ควรจัดเรียงตัวนำในลักษณะที่ป้องกันความเครียดทางกลที่ไม่จำเป็น

การยุติที่เหมาะสม

ขั้วต่อ ขั้วต่อ ปลอกโลหะ และส่วนประกอบการเชื่อมต่ออื่นๆ ควรเข้ากันได้กับประเภทตัวนำและหน้าตัด การเลิกจ้างที่ไม่ดีอาจเพิ่มความต้านทานต่อการสัมผัสและสร้างความร้อนเฉพาะที่

พิจารณาการจัดกลุ่มสายเคเบิล

เมื่อมีการติดตั้งตัวนำโหลดหลายตัวเข้าด้วยกัน การกระจายความร้อนจะลดลงและอาจจำเป็นต้องปรับกระแสไฟฟ้าที่อนุญาต ดังนั้นควรพิจารณาเงื่อนไขการติดตั้งและกฎระเบียบที่ใช้บังคับเมื่อพิจารณาความสามารถในการรองรับกระแสไฟ

อุณหภูมิส่งผลต่อการเลือกสายเคเบิลอย่างไร?

อุณหภูมิแวดล้อม

อุณหภูมิโดยรอบส่งผลต่อประสิทธิภาพการระบายความร้อนของสายไฟฟ้า สายเคเบิลที่ติดตั้งภายในตู้ควบคุมความร้อนอาจทำงานภายใต้สภาวะที่แตกต่างจากสายเคเบิลเส้นเดียวกันที่ติดตั้งในสภาพแวดล้อมที่เย็นกว่า

ควรเปรียบเทียบช่วงอุณหภูมิการทำงานที่ระบุของสายเคเบิลกับเงื่อนไขการติดตั้งจริง

อุณหภูมิในการทำงานของตัวนำ

ข้อมูลจำเพาะของผลิตภัณฑ์ในปัจจุบันมีช่วงอุณหภูมิในการทำงานที่ -30°C ถึง +90°C อุณหภูมิที่เพิ่มขึ้นของกระแสไฟฟ้าและอุณหภูมิจริงที่อนุญาตยังคงขึ้นอยู่กับวิธีการติดตั้งและข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง

สภาวะอุณหภูมิระยะสั้น

ข้อมูลจำเพาะของผลิตภัณฑ์ระบุความสามารถในอุณหภูมิระยะสั้นสูงถึง +250°C ไม่ควรตีความพารามิเตอร์นี้ว่าเป็นอุณหภูมิในการทำงานต่อเนื่อง และต้องได้รับการประเมินตามมาตรฐานสายเคเบิลที่เกี่ยวข้องและสภาพการทำงานเฉพาะ

เหตุใดมาตรฐานยุโรปจึงมีความสำคัญสำหรับการจัดหาสายเคเบิล

ข้อกำหนดผลิตภัณฑ์มาตรฐาน

มาตรฐานสายเคเบิลของยุโรปกำหนดข้อกำหนดที่เกี่ยวข้องกับการก่อสร้างตัวนำ คุณลักษณะทางไฟฟ้า ฉนวน ขนาด และการทดสอบ การใช้สายเคเบิลที่ได้รับการออกแบบตามมาตรฐานที่เกี่ยวข้องช่วยลดความยุ่งยากในการเลือกผลิตภัณฑ์สำหรับโครงการที่ให้บริการตลาดยุโรป

เอกสารประกอบโครงการ

โครงการอุตสาหกรรมและผู้ผลิตอุปกรณ์ไฟฟ้าอาจต้องมีเอกสารทางเทคนิคเพื่อแสดงให้เห็นว่าส่วนประกอบที่เลือกนั้นสอดคล้องกับมาตรฐานที่กำหนดและข้อกำหนดของตลาด

หลินเฉิง ระบุ EN 60228 และ HD 21.13 ว่าเป็นมาตรฐานที่ใช้บังคับสำหรับสายเคเบิลแบบแกนเดี่ยวมาตรฐานของสหภาพยุโรป ในขณะที่การปฏิบัติตามมาตรฐาน CE, RoHS และ REACH สามารถจัดหาได้ตามความต้องการของลูกค้าและตลาด

ข้อกำหนดเฉพาะของตลาดยังคงมีผลบังคับใช้

ไม่ควรถือว่าสายเคเบิลมาตรฐาน EU เหมาะสำหรับการติดตั้งทุกครั้งในทุกประเทศในยุโรปโดยอัตโนมัติ กฎระเบียบด้านการเดินสายไฟระดับชาติ วิธีการติดตั้ง ข้อกำหนดด้านอัคคีภัย สภาพแวดล้อม และข้อกำหนดเฉพาะของโครงการ จะต้องได้รับการตรวจสอบก่อนการจัดซื้อ

ผู้ซื้อควรเปรียบเทียบซัพพลายเออร์สายเคเบิลที่แตกต่างกันอย่างไร

การทดสอบคุณภาพใดที่สำคัญสำหรับสายเคเบิลแบบแกนเดี่ยว

การทดสอบความต้านทานของตัวนำ

การทดสอบความต้านทานของตัวนำช่วยตรวจสอบว่าตัวนำมีคุณสมบัติตรงตามคุณสมบัติทางไฟฟ้าที่ระบุหรือไม่ ความต้านทานที่สม่ำเสมอเป็นสิ่งสำคัญสำหรับการส่งกระแสไฟฟ้าที่เสถียรและประสิทธิภาพการลดแรงดันไฟฟ้าที่คาดการณ์ได้

การทดสอบแรงดึงและการยืดตัว

การทดสอบทางกลสามารถใช้เพื่อประเมินคุณลักษณะของตัวนำและฉนวนได้ การวัดความต้านทานแรงดึงและการยืดตัวจะให้ข้อมูลเกี่ยวกับวิธีที่วัสดุตอบสนองต่อความเค้นเชิงกล

การตรวจสอบฉนวน

ควรตรวจสอบฉนวนเพื่อหาข้อบกพร่องที่อาจส่งผลต่อความปลอดภัยทางไฟฟ้า การตรวจสอบอาจรวมถึงการตรวจสอบมิติ การตรวจสอบรูปลักษณ์ และการทดสอบทางไฟฟ้าตามมาตรฐานผลิตภัณฑ์ที่บังคับใช้

การตรวจสอบรูปลักษณ์

การตรวจสอบด้วยสายตาช่วยระบุข้อบกพร่องที่พื้นผิว ความไม่สอดคล้องกันของขนาด ปัญหาในการพิมพ์ หรือความผิดปกติในการผลิตอื่นๆ ก่อนที่จะบรรจุและจัดส่งสายเคเบิล

หลินเฉิง สามารถสนับสนุนผู้ผลิตอุปกรณ์ไฟฟ้าได้อย่างไร?

ขนาดตัวนำไฟฟ้าหลายขนาด

หลินเฉิงให้ช่วงหน้าตัดของตัวนำตั้งแต่ 1.5 มม.² ถึง 25 มม.² ช่วยให้ผู้ผลิตอุปกรณ์ ผู้รับเหมาไฟฟ้า และผู้จัดจำหน่ายสามารถเลือกขนาดที่แตกต่างกันได้ตามความต้องการของโครงการ

อุปทานที่มุ่งเน้น OEM

ผู้ผลิตอุปกรณ์ไฟฟ้าอาจต้องการโครงสร้างตัวนำ วัสดุฉนวน สี บรรจุภัณฑ์ การติดฉลาก และเอกสารทางเทคนิคโดยเฉพาะ การกำหนดค่าสายเคเบิลแบบกำหนดเองสามารถประเมินได้ตามความต้องการของโครงการ

การใช้งานในหลากหลายอุตสาหกรรม

ที่สายเคเบิลไม่มีเปลือกแกนเดี่ยวมาตรฐาน EUสามารถพิจารณาใช้กับตู้ควบคุม แผงกระจายสินค้า อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม การเดินสายเครื่องจักร และการติดตั้งระบบไฟฟ้าที่อยู่อาศัยหรือเชิงพาณิชย์ที่เหมาะสม
